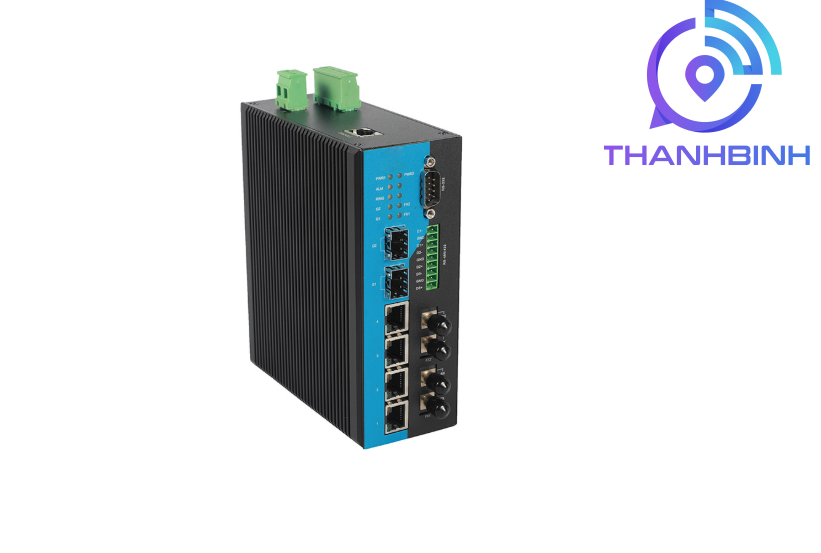

Switch công nghiệp Gigabit 1 cổng RS232 + 3 cổng RS485 IES308-2F-2GS-404
IES308-2F-2GS-404 thuộc dòng thiết bị chuyển mạch công nghiệp, Switch công nghiệp Managed của hãng UPCOM – Trung Quốc sản xuất và được công ty chúng tôi nhập khẩu và phân phối tại Việt Nam. Thiết bị cung cấp, chuyển đổi 4 cổng Ethernet 10/100M + 2 cổng SFP Gigabit + 1 cổng RS232 + 3 cổng RS485 + 2 cổng Quang 100M, tùy chọn giao diện, khoảng cách truyền quang 0~120KM. Switch công nghiệp IES308-2F-2GS-404 cấp đầy đủ các tính năng quản lý, cấu hình mạnh mẽ, tiên tiến: Công nghệ dự phòng MW-Ring (thời gian phục hồi lỗi <20ms), VLAN, multicast, Chất lượng dịch vụ (QoS), điều khiển tốc độ, phản chiếu cổng, cảnh báo lỗi và cập nhật firmware từ xa, đồng thời hỗ trợ quản lý CLI, WEB, Telnet, SNMP, giao diện dòng lệnh web thân thiện với người dùng để dễ dàng cấu hình.
IES308-2F-2GS-404 được thiết kế theo chuẩn công nghiệp, khuôn vỏ bảo vệ theo chuẩn IP40, bảo vệ EMC cấp độ 4, khoảng nhiệt độ làm việc rộng từ -40 đến 75°C, thiết bị có khả năng hoạt động ổn định và đáng tin cậy trong môi trường công nghiệp có khí hậu khắc nghiệt: hầm lò, đường cao tốc, trạm biến áp …trong các hệ thống điện tự động hóa, hệ thống giám sát CCTV ngoài trời…/
Chức năng chính
Cung cấp 4 cổng Ethernet 10/100M
Cung cấp 2 cổng SFP Gigabit
Cung cấp 2 cổng Quang 100M
Cung cấp 1 cổng RS232 + 3 cổng RS485
Hỗ trợ static multicast filtering, IGMP Snooping;
Hỗ trợ công nghệ dự phòng mạng MW-Ring (thời gian phục hồi <20ms)
Hỗ trợ STP/RSTP/MSTP
Hỗ trợ các chức năng quản lý: VLAN, QoS, Trunking và phản chiếu cổng
Hỗ trợ quản lý CLI, WEB, Telnet, SNMP
Hỗ trợ nâng cấp firmware trực tuyến
Hỗ trợ đầu ra cảnh báo rơle
Hỗ trợ Led chỉ thị cảnh báo trạng thái làm việc
Hỗ trợ bảo vệ IP40, vỏ hợp kim nhôm, thiết kế không quạt
Hỗ trợ triệt tiêu bão Broadcast
Hỗ trợ dual nguồn DC12-48V
Hỗ trợ bảo vệ chống đảo cực và không phân cực
Hỗ trợ bảo vệ quá áp, quá dòng, EMC
Khoảng nhiệt độ hoạt động rộng -40~75°C
Lắp đặt trên thanh ray DIN hoặc treo tường
Bảo hành: 5 năm
Thông số kỹ thuật |
||
| Tên sản phẩm | Switch công nghiệp Gigabit 1 cổng RS232 + 3 cổng RS485 | |
| Mã sản phẩm | IES308-2F-2GS-404 | |
| Số cổng | 4 cổng Ethernet 10/100M Base-Tx
2 cổng Quang 100Base-Fx 2 cổng SFP Gigabit 1 cổng RS232 + 3 cổng RS485 1 cổng Quản lý |
|
| Cổng Ethernet RJ45 | Tốc độ 10/100Base-T(X)
Chế độ Full/Half Duplex Tự động kết nối MDI/MDI-X |
|
| Cổng Quang 100M | 100BASE-FX full Duplex (mặc định SC, tùy chọn FC/ST), tối đa 120 km | |
| Cổng Serial RS232/485/422 | RS-232 tốc độ 110-115.2kbps, support RXD, TXD, GND three wire working modes | |
| RS-422 hỗ trợ RX -, RX +, TX -, TX + chế độ hoạt động full duplex | ||
| RS-485 A,B; hỗ trợ chế độ hoạt động half duplex RS-422 / 485 tùy chọn tốc độ 110-115.2kbps. Cách ly điện 5000V, liên tục 1000V; | ||
| Cổng quản lý | RS232/RJ45 | |
| Giao diện nguồn | 7.62mm terminal block | |
| Tốc độ chuyển tiếp 10M | 14881pps | |
| Tốc độ chuyển tiếp 100M | 148810pps | |
| Tốc độ chuyển tiếp 1000M | 1488095pps | |
| Phương thức truyền | Lưu trữ và chuyển tiếp | |
| Băng thông | 5.6Gbps | |
| Kích thước bộ đệm | 1Mbits | |
| Bảng địa chỉ MAC | 8K | |
| Môi trường làm việc | ||
| Nhiệt độ | -40~85°C | |
| Nhiệt độ lưu trữ | -40~85°C | |
| Độ ẩm | 5%~95% (no-condensation) | |
| Nguồn cấp | Nguồn vào 12~48V DC | |
| Tiêu hao đầy tải 11W | ||
| Nguồn in | ||
| Relay cảnh báo đầu vào | alarm output of port failure, power failure and ring network failure | |
| Max. contact capability: 1A @24VDC, industrial terminal interface | ||
| Giao diện vật lý | ||
| Khuôn vỏ | Hợp kim, bảo vệ IP40 | |
| Cài đặt | Treo tường hoặc DIN rail | |
| Kích thước | 150.5mm*50mm*125.5mm (W*H*D) | |
| Trọng lượng | 900g | |
| Tiêu chuẩn công nghiệp | ||
| IEC61000-4-2 | ESD: ±6KV Contact Discharge, ±15KV Air Discharge | |
| IEC61000-4-3 | RS: 10V/m (80-1000MHZ) | |
| IEC61000-4-4 | EFT: Power Cable ±2/4KV, Data Cable ±2KV | |
| IEC61000-4-5 | Surge: Power Cable±4KV CM/±2KV DM, Data Cable: ±4KV | |
| IEC61000-4-6 | Radio Frequency Conduction: 3V(10KHZ-150KHZ),10V(150KHZ-80MHZ) | |
| IEC61000-4-8 | Power Frequency Magnetic Field: 100A/M COUNT 1000A/M, 1S TO 3S | |
| IEC61000-4-12/18 | Oscillating Wave: 2.5KV CM, 1KV DM | |
| IEC61000-4-10 | Damped Oscillation: 30A/M | |
| IEC61000-4-16 | Common Mode Conduction: 30V COUNT 300V, 1S | |
| IEC61000-6-2 | General Industrial Standards | |
| IEC61850-3 | Transformer Substation | |
| IEEE1613 | Power Substation | |
| EN50121-4 | Rail Transit | |
| Bảo hành | 5 năm | |
| Chứng chỉ chất lượng | CE, FCC, RoHS | |
Thông tin đặt hàng Switch công nghiệp |
||
| IES306-2F-403 | 4 cổng Ethernet 10/100M Base-Tx + 2 cổng Quang 100M FX + 1 cổng RS232 + 1 cổng RS422 + 1 cổng RS485, DC12-48V | |
| IES306-2F-404 | 4 cổng Ethernet 10/100M Base-Tx + 2 cổng Quang 100M FX + 1 cổng RS232 + 3 cổng RS485, DC12-48V | |
| IES308-403 | 8 cổng Ethernet 10/100M Base-Tx + 1 cổng RS232 + 1 cổng RS422 + 1 cổng RS485, DC12-48V | |
| IES308-404 | 8 cổng Ethernet 10/100M Base-Tx + 1 cổng RS232 + 3 cổng RS485, DC12-48V | |
| IES308-2F-2GS-403 | 4 cổng Ethernet 10/100M Base-Tx + 2 cổng Quang 100M FX + 2 cổng SFP Gigabit + 1 cổng RS232 + 1 cổng RS422 + 1 cổng RS485, DC12-48V | |
| IES308-2F-2GS-404 | 4 cổng Ethernet 10/100M Base-Tx + 2 cổng Quang 100M FX + 2 cổng SFP Gigabit + 1 cổng RS232 + 1 cổng RS485, DC12-48V | |
| IES3010-2F-2GS-403 | 8 cổng Ethernet 10/100M Base-Tx + 2 cổng SFP Gigabit + 1 cổng RS232 + 1 cổng RS422 + 1 cổng RS485, DC12-48V | |
| IES3010-2F-2GS-404 | 8 cổng Ethernet 10/100M Base-Tx + 2 cổng SFP Gigabit + 1 cổng RS232 + 3 cổng RS485, DC12-48V | |
