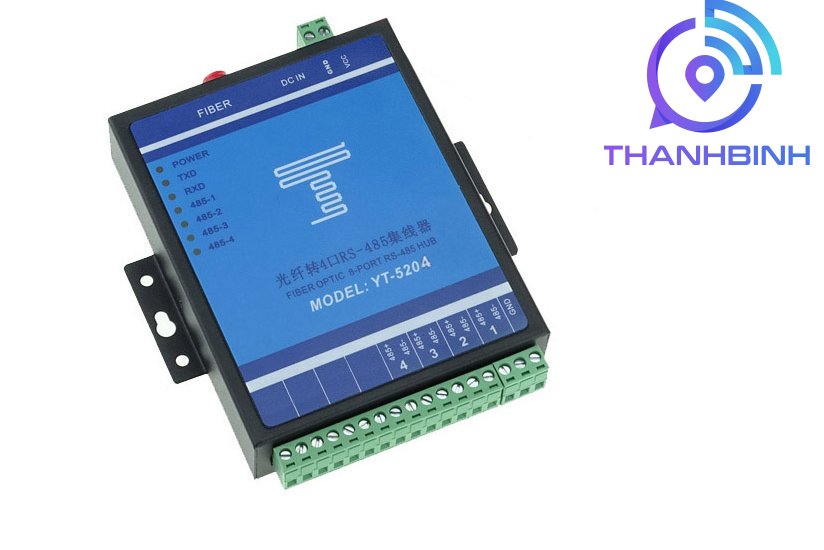

Bộ chuyển đổi 4 cổng RS485 sang Quang YT-5204

Bộ chuyển đổi 4 cổng RS485 sang Quang YT-5204

YT-5204 thuộc dòng thiết bị chuyển đổi tín hiệu nối tiếp RS232/485/422 sang Quang của hãng Yantong – China sản xuất được công ty chúng tôi nhập khẩu và phân phối tại Việt Nam. Thiết bị có khả năng mở rộng khoảng cách truyền tín hiệu nối tiếp đi xa, tối đa lên đến 120Km đối với cáp Singlemode.

Bộ chuyển đổi RS232/485/422 sang Quang được sử dụng rộng rãi trong nhiều lĩnh vực điều khiển công nghiệp, tự động hóa điều khiển, điều khiển giao thông … đặc biệt thích hợp cho ngân hàng, điện lực, các phòng ban và hệ thống có yêu cầu đặc biệt về nhiễu điện từ, nhiễu vòng đất, hư hỏng do sét đánh cải thiện đáng kể độ tin cậy, bảo mật và tính bảo mật của truyền dữ liệu.

Chức năng chính

Tốc độ truyền: 300-115,2Kbps

Khoảng cách truyền: chế độ đơn 20KM, chế độ đa mốt 2KM

Đầu nối quang: SC/FC/ST

Đầu nối giao diện: terminal công nghiệp 5 chân

Nguồn điện: nguồn điện 9-30VDC bên ngoài

Kích thước: 119 × eighty-five × 26mm

Nhiệt độ làm việc: -40 ℃ đến +85 ℃

Độ ẩm tương đối: 5-95% 9.

Led chỉ thị hiển thị tình trạng làm việc của thiết bị

Sử dụng mạng chuỗi, mạng sao

Mô-đun quang phần cứng thuần túy, không có độ trễ trong truyền tín hiệu, giao tiếp trong suốt và cắm là chạy mà không cần gỡ lỗi

Mô-đun thu phát quang tích hợp, công suất quang đầu ra ổn định và đáng tin cậy

Mạch bảo vệ cổng nối tiếp độc đáo, có khả năng cắm và rút điện

Cách điện hoàn toàn ở cả hai đầu truyền để chống nhiễu điện từ, nhiễu vòng đất và chống sét

Tất cả các quy trình lắp ráp bề mặt, thiết kế cấp công nghiệp, sản xuất dây chuyền lắp ráp máy SMT

Thông số kỹ thuật

Giao diện: theo chuẩn EIA RS-232, RS-485

Tín hiệu RS-232: TX, RX, GND

Tín hiệu RS-485: T/R+, T/R-

Tín hiệu RS-422: T/R+, T/R -, R+, R-

Chế độ làm việc: Hỗ trợ truyền không đồng bộ, điểm-đến-điểm hoặc đa điểm, 2 dây half duplex

Tốc độ truyền: 300 ～ 115.2Kbps, tự động phát hiện tốc độ tín hiệu cổng nối tiếp

Điều khiển hướng: tự động phân biệt và điều khiển hướng truyền dữ liệu

Khoảng cách truyền: đa chế độ 2km, chế độ đơn 20km

Chống sét: Đầu ra RS-485/422 cung cấp công suất chống sét 1500W

Đèn báo: Được trang bị đèn báo nguồn và luồng dữ liệu, có thể dùng để xác định loại lỗi.

Bảo vệ tĩnh điện: Bảo vệ tĩnh điện 15KV

Nhiệt độ hoạt động: -40 ℃ to+85 ℃

Độ ẩm: Độ ẩm trung bình 5% đến 95%

Nguồn điện đầu vào: Nguồn điện DC ngoài 12V (220VAC to 12VDC)

Công suất tiêu thụ: Công suất tiêu thụ tĩnh trong khoảng 100mA, công suất tiêu thụ động trung bình trong khoảng 200mA.

Kích thước: 119mmX85mmX26mm

Khuôn vỏ: hợp kim nhôm

Màu sắc: màu bạc

Trọng lượng: 250g
