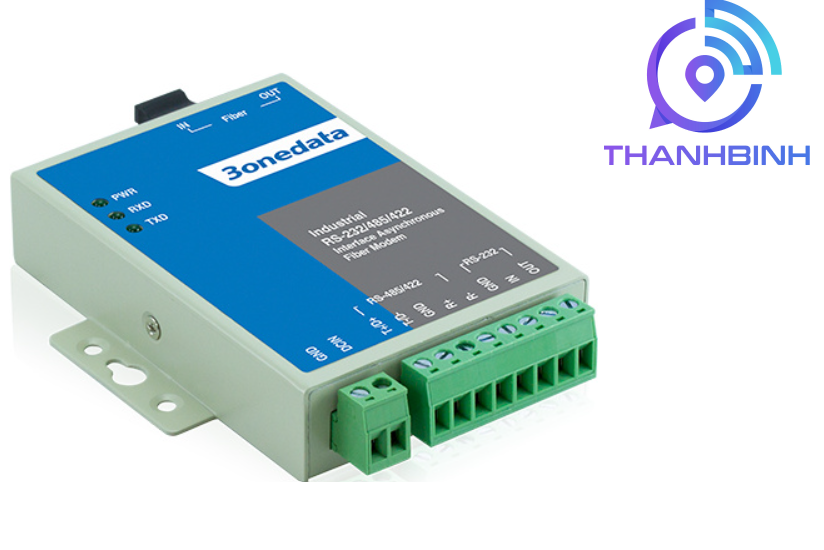

Bộ chuyển đổi RS232/485/422 sang Quang MODEL277-S-SC-20KM
MODEL277 series thuộc dòng thiết bị chuyển đổi tín hiệu nối tiếp RS232/485/422 sang Quang của hãng 3onedata – China sản xuất được công ty chúng tôi nhập khẩu và phân phối tại Việt Nam. Thiết bị có khả năng mở rộng khoảng cách truyền tín hiệu nối tiếp đi xa, tối đa lên đến 120Km đối với cáp Singlemode. Thiết kế treo tường hoặc gắn thanh Din-Rail nhằm đáp ứng mọi ứng dụng khác nhau.
Thiết bị áp dụng công nghệ mã hóa giao tiếp và khôi phục đồng hồ tiên tiến để tránh lỗi truyền dữ liệu. Sử dụng công nghệ “Zero time delay và tự động chuyển tiếp” độc đáo để nâng cao khả năng chống nhiễu của giao diện, thời gian trễ bằng 0. Tự động phát hiện tốc độ truyền.
Bộ chuyển đổi RS232/485/422 sang Quang được sử dụng rộng rãi trong nhiều lĩnh vực điều khiển công nghiệp, tự động hóa điều khiển, điều khiển giao thông … đặc biệt thích hợp cho ngân hàng, điện lực, các phòng ban và hệ thống có yêu cầu đặc biệt về nhiễu điện từ.
Thông số kỹ thuật
| Giao diện Quang | Số cổng: 01
Tùy chọn giao diện cổng Quang: SC/ST/FC Khoảng cách truyền Quang: Multimode: 2km Single mode: 20/40/60/80/100/120Km Bước sóng truyền Quang: Multimode: 1310nm Single mode: 1310nm or 1550nm |
| Cổng nối tiếp | Tiêu chuẩn: EIA RS-232C, RS-485, RS-422
Số cổng giao diện: hỗ trợ 1 cổng RS-232, RS-485/422 hoặc 3IN1 Tín hiệu RS-232: OUT, IN, GND Tín hiệu RS-485: D+, D-, GND Tín hiệu RS-422: T+, T-, GND, R+, R- Tốc độ: 300bps-115200bps Giao diện MODEL277: RS-232/485/422 serial port, adopts 8-pin 5.08mm pitch terminal blocks Giao diện MODEL277A: RS-232 serial port, DB9 female Giao diện MODEL277B: RS-485/422 serial port, adopts 5-pin 5.08mm pitch terminal blocks Điều khiển luồng: RS-485 direction adopts ADDC (Automatic Data Direction Control) technology Dung lượng tải: RS-485/422 end supports 32 points polling environment (customizable 128 points) Transmission distance: RS-232, 15m; RS-485/422, 1200m RS-485 pull high/low resistor: 4.7kΩ |
| LED chỉ thị | Power supply indicator, fiber port data receiving and alarm indicator, fiber port data sending indicator |
| Nguồn cấp | Nguồn vào MODEL277: 12～48VDC, giao diện: 2-pin 5.08mm
Nguồn vào MODEL277A, MODEL277B sử dụng adapter chuyển đổi 220VDC-5VDC |
| Giới hạn môi trường làm việc | MODEL277:
Nhiệt độ hoạt động: -40 đến 75℃ Nhiệt độ lưu trữ: -40 đến 75℃ Độ ẩm trung bình: 5% đến 95% (không ngưng tụ) MODEL277A, MODEL277B: Nhiệt độ hoạt động: -10 đến 60℃ Nhiệt độ lưu trữ: -40 đến 85℃ Độ ẩm trung bình: 5% đến 95% (không ngưng tụ) |
| Cấu trúc khuôn vỏ | Vỏ hợp kim, bảo vệ theo chuẩn IP30
Cài đặt: Din-Rail hoặc treo tường (DIN-Rail accessories should be purchased separately) MODEL277 dimension (W×H×D): 100mm×69mm×22mm MODEL277A, MODEL277B dimension (W×H×D): Nguồn mở rộng bên ngoài: 94mm×70.6mm×26mm Nguồn bên trong thiết bị: 173.2mm×115mm×30mm |
| Chứng nhận | CE, FCC, RoHS |
| Bảo hành | 3 năm |
Thông tin đặt hàng
| MODEL277-M-SC-2KM | 1 cổng RS232/485/422 + 1 cổng Quang SC Multimode, Dual-fiber 2KM. |
| MODEL277-S-SC-20KM | 1 cổng RS232/485/422 + 1 cổng Quang SC Singlemode, Dual-fiber 20KM. |
| MODEL277-S-SC-40KM | 1 cổng RS232/485/422 + 1 cổng Quang SC Singlemode, Dual-fiber 40KM. |
| MODEL277-S-SC-60KM | 1 cổng RS232/485/422 + 1 cổng Quang SC Singlemode, Dual-fiber 60KM. |
| MODEL277-S-SC-80KM | 1 cổng RS232/485/422 + 1 cổng Quang SC Singlemode, Dual-fiber 80KM. |
| MODEL277-S-SC-100KM | 1 cổng RS232/485/422 + 1 cổng Quang SC Singlemode, Dual-fiber 100KM. |
| MODEL277-S-SC-120KM | 1 cổng RS232/485/422 + 1 cổng Quang SC Singlemode, Dual-fiber 100KM. |
| MODEL277-SS-SC-20KM | 1 cổng RS232/485/422 + 1 cổng Quang SC Singlemode, Single-fiber 20KM. |
| MODEL277-SS-SC-40KM | 1 cổng RS232/485/422 + 1 cổng Quang SC Singlemode, Single-fiber 40KM. |
| MODEL277-SS-SC-60KM | 1 cổng RS232/485/422 + 1 cổng Quang SC Singlemode, Single-fiber 60KM. |
| MODEL277-SS-SC-80KM | 1 cổng RS232/485/422 + 1 cổng Quang SC Singlemode, Single-fiber 80KM. |
