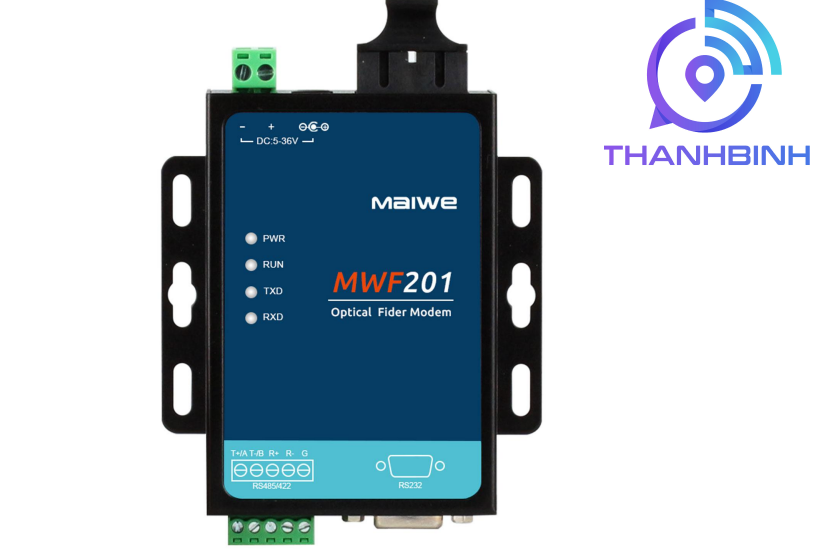

Bộ chuyển đổi RS232/485/422 sang quang MWF201-F
MWF201-F là thiết bị chuyển đổi tín hiệu nối tiếp RS232/485/422 sang tín hiệu cáp quang của hãng MAISVH (tên cũ MAIWE) – China sản xuất được công ty chúng tôi nhập khẩu và phân phối tại Việt Nam. Thiết bị giúp mở rộng khoảng cách truyền tín hiệu RS232/485/422 tối đa lên đến 120Km đối với cáp quang Singlemode.
Bộ chuyển đổi RS232/485/422 sang quang MWF201-F được thiết kế theo chuẩn công nghiệp, khả năng chống nhiễu điện từ EMI/RFI, xung điện áp và vòng lặp tiếp đất, bảo vệ xung điện áp 600W tích hợp, bảo vệ mạch và chống phóng điện ESD 15KV … MWF201-F thường được sử dụng trong các trạm điện, các hệ thống điện công nghiệp, tự động hóa, các trạm cân, trạm đo, điều khiển dữ liệu tự động có kết nối PLC.
Chức năng chính
Cung cấp 1 cổng Quang cho tùy chọn SC/FC/ST
Cung cấp 1 cổng nối tiếp RS232/485/422 cách ly
Cắm là chậy, dễ dàng sử dụng
Tự động tương thích, kết nối với thiết bị của khách hàng
600W surge protection;
Chống sét lan truyền 600W
Bảo vệ tĩnh điện 15kv (ESD)
Thiết kế công nghiệp, khuôn vỏ hợp kim
Cài đặt Din-rail
Tùy chọn nguồn DC5-30V or AC/DC 220V;
Nhiệt độ hoạt động rộng -40℃ đến +85 ℃
Thông số kỹ thuật
| Chuẩn | Tương thích EIA RS-232, RS-485, RS-422 |
| Giao diện RS232/485/422 | Cổng nối tiếp: 1 cổng RS-232/485/422, không sử dụng đồng thời
RS-232 signal: RXD, TXD, GND RS-485 signal: D+, D-, GND RS-422 signal: T+, T-, GND, R+, R- Tốc độ truyền: 300~115200bps RS-232 15m, cổng RS-485/422 1200m |
| Giao diện cổng quang | 1 cổng Quang, tùy chọn SC/FC/ST
Tùy chọn khoảng cách truyền 0~100km Tùy chọn cổng Single-fiber hoặc dual-fiber |
| LED chỉ thị | Cổng nguồn POW
Cổng dữ liệu TX, RX |
| Nguồn cấp | Nguồn vào: DC5~30V
Giao diện: dạng terminal công nghiệp Tiêu hao nguồn: 1W Bảo vệ quá áp nguồn |
| Môi trường làm việc | Nhiệt độ hoạt động: -40 đến 85℃
Nhiệt độ lưu trữ: -40 đến 85℃ Độ ẩm trung bình: 5% đến 95%(không ngưng tụ) |
| Giao diện vật lý | Vỏ: hợp kim, bảo vệ theo chuẩn IP40
Cài đặt: DIN-Rail mounting Trọng lượng: ≤460g Kích thước: 78mm×25mm×85mm |
| Chứng chỉ chất lượng | CE, FCC, RoHS |
Thông tin đặt hàng
| MWF201-M | Bộ chuyển đổi 1 cổng RS232/485/422 sang Quang, Multi-mode 2KM, SC/FC/ST, DC5V hoặc 9V~30V. |
| MWF201-S | Bộ chuyển đổi 1 cổng RS232/485/422 sang Quang, Single-mode 20KM, SC/FC/ST, DC5V hoặc 9V~30V. |
Mô hình ứng dụng
