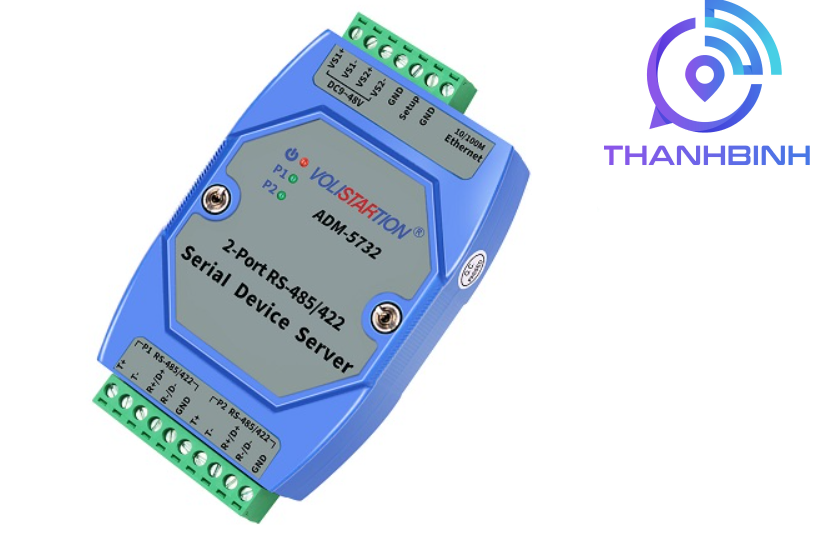

Bộ chuyển đổi 2 cổng RS485/422 sang Ethernet ADM-5732

Bộ chuyển đổi 2 cổng RS485/422 sang Ethernet ADM-5732

ADM-5732 thuộc dòng thiết bị chuyển đổi tín hiệu RS232/485/422 sang Ethernet / Serial Device Server của hãng Volison ở Hàng Châu – Trung Quốc sản xuất và được công ty chúng tôi nhập khẩu và phân phối tại Việt Nam cho các dự án điện công nghiệp, tự động hóa … với đầy đủ hóa đơn chứng từ, CO-CQ, PKL…/

Thiết bị RS485/422 sang Ethernet có khả năng hỗ trợ TCP Server, TCP Client, giao thức UDP và các chức năng cổng nối tiếp ảo. Cung cấp phần mềm cổng com ảo VCOMM và công cụ cấu hình máy chủ thiết bị nối tiếp SDS Configuration. Hỗ trợ bảng điều khiển máy chủ web và chế độ cấu hình bảng điều khiển Telnet. Thiết kế theo chuẩn công nghiệp, khả năng chống sét RS485/422, Chip bảo vệ cao cấp, có thể hoạt động trong môi trường khí hậu khắc nghiệt. Dễ dàng sử dụng với độ ổn định cao, chi phí thấp.

Chức năng chính

Cung cấp 1 cổng Ethernet 10/100M

Cung cấp 2 cổng RS485/422

Cầu hình bằng trình duyệt Web, telnet, phần mềm SDS

Các chuẩn giao thức TCP/IP, các chế độ hoạt động

Hỗ trợ TCP sever, TCP client, UDP, COM ảo

Hỗ trợ tối đa 4 kết nối TCP

Bảo vệ tăng áp 15Kv ESD, bảo vệ nhúng RS-485/422, RS-232

Cài đặt thanh Din 35MM DIN

Thông số kỹ thuật

Giao diện Ethernet  10/100Mbps (RJ-45), tự động tương thích, kết nối

Giao thức:  ARP, TCP, UDP, ICMP, TELNET, HTTP, DHCP, DNS

Chế độ kết nối:  full duplex / half duplex self-adaption

Chế độ hoạt động: TCP server, TCP client, UDP, Real Com mode

Bộ nhớ FIFO:  nhận và gửi 8K bytes

Khoảng cách truyền:  <100 mét

Cổng RS232/485/422

ADM-5750:  1 cổng RS-485/422/232

ADM-5732:  2 cổng RS-485/422

RS-232:  TXD, RXD, RTS, CTS, GND

RS-422:  T+, T-, R+, R-

RS-485:  D+, D-

Parity:  None\Even\Odd\space\mark

Bits dữ liệu:  6bit, 7bit, 8bit

Tốc độ truyền:  300BPS đến 230400bps

Điều khiển luồng:  support RTS/CTS flow control or no flow control

Điều hướng dữ liệu:  RS-485 data flow direction control

Dung lượng tải:  RS-485/422 maximum support 32 nodes

Khoảng cách truyền:  RS-485/422 (1000 meters), RS-232 (10 meters)

Giao diện bảo vệ:  chống sét lan truyền 1500W, bảo vệ 15KV ESD

Dạng giao diện:  cổng RS-232 DB-9 male, RS-485/422 terminal

Điều kiện, môi trường làm việc

Nguồn cấp: DC9~48V

Tiêu hao nguồn: 150mA@24V (Max)

Nhiệt độ làm việc:  -20 C đến +75 C

Nhiệt độ lưu trữ: -40 C đến +95 C

Độ ẩm trung bình:   5 đến 95% RH

Kích thước: L xWxH   103x72x27 (mm)

Chân kết nối cổng Ethernet

Chân kết nối cổng RS232/485/422

Có 3 cách cấu hình cho thiết bị Serial sang Ethernet:

1. Trình duyệt IE đang đăng nhập (địa chỉ IP mặc định 192.168.10.245).
2. Công cụ cấu hình SDS

Chạy công cụ Cấu hình SDS đã cài đặt, nhấp vào nút thiết bị tìm kiếm, danh sách thiết bị sẽ hiển thị máy chủ thiết bị nối tiếp đã được tìm kiếm, nhấp đúp vào mục danh sách có thể thiết lập các thông số và cuối cùng là lưu cài đặt.

3. Cấu hình qua Telnet, (Đầu vào hệ thống DOS “telnet 192.168.10.245”).

Cài đặt chế độ hoạt động:

1. Chế độ TCP Server, bạn cần thiết lập cổng cục bộ và thiết bị từ xa phải hoạt động ở chế độ TCP Client.
2. Chế độ TCP Client, bạn cần thiết lập địa chỉ IP đích và cổng đích, thiết bị từ xa phải hoạt động ở chế độ TCP Server.
3. Chế độ UDP, cần thiết lập địa chỉ IP đích và cổng đích, Serial device server hoạt động ở hai chế độ Server và Client.
4. Chế độ COM thực, chế độ serial ảo, PC phải cài đặt phần mềm VCOMM virtual serial port, cổng dữ liệu của Serial device server là 6020 (PORT1) và 6021 (PORT2)

Thông tin đặt hàng:
