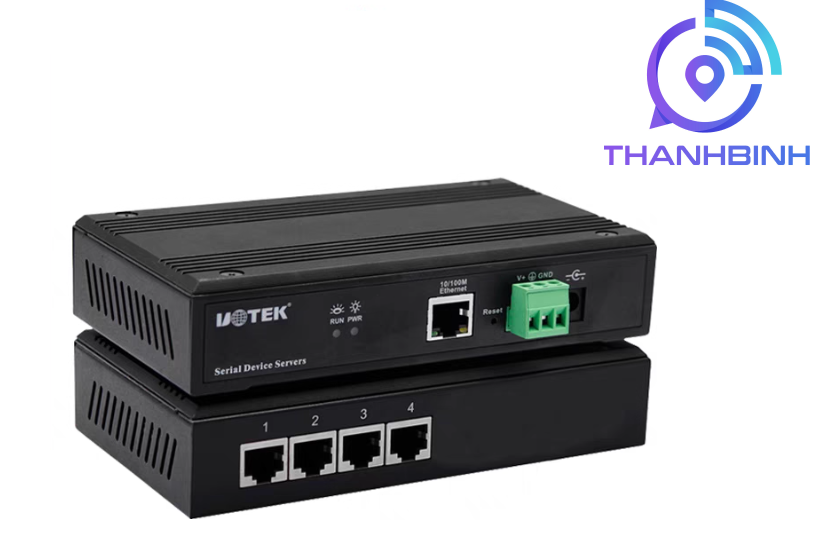

Bộ chuyển đổi 4 cổng RS232/485/422 sang Ethernet UT-6804
UT-6804 thuộc dòng thiết bị chuyển đổi tín hiệu RS232/485/422 sang Ethernet / Serial Device Server của hãng UOTEK – Trung Quốc sản xuất và được công ty chúng tôi nhập khẩu và phân phối tại Việt Nam cho các dự án điện công nghiệp, tự động hóa … với đầy đủ hóa đơn chứng từ, CO-CQ, PKL…/
Thiết bị chuyển đổi RS232/485/422 sang Ethernet có khả năng hỗ trợ kết nối TCP Server, TCP Client, giao thức UDP và các chức năng cổng nối tiếp ảo. Cung cấp phần mềm cổng com ảo VCOMM và công cụ cấu hình máy chủ thiết bị nối tiếp SDS Configuration. Hỗ trợ bảng điều khiển máy chủ web và chế độ cấu hình bảng điều khiển Telnet. Thiết kế theo chuẩn công nghiệp, khả năng chống sét RS485/422, Chip bảo vệ cao cấp, có thể hoạt động trong môi trường khí hậu khắc nghiệt. Dễ dàng sử dụng với độ ổn định cao, chi phí thấp.
Chức năng chính
Cung cấp 1 cổng Ethernet 10/100M
Cung cấp 4 cổng RS232/485/422
Tốc độ truyền 300-921600bps
Nguồn cấp 12~48VDC
Hỗ trợ chế độ hoạt động: VCOM, MCP, TCP SERVER, TCP CLIENT, UDP, Remote Pair mode, Modbus TCP SERVER, Modbus TCP CLIENT, MQTT.
Cung cấp phần mềm trình điều khiển COM ảo
Với cổng nối tiếp, có thể kết nối với nhiều thiết bị nối tiếp khác nhau: PLC đầu cuối, Modem, máy mã vạch, máy tính tiền, ISDN, bộ điều hợp đầu cuối, máy in, PC… đồng thời có thể thực hiện chức năng điều khiển từ xa.
Với phím Reset, dùng để khôi phục trạng thái mặc định của nhà sản xuất.
Mỗi cổng nối tiếp cung cấp 5 tín hiệu, bao gồm RXD, TXD, RTS, CTS, GND
Chip CPU 120MHz nhúng 32 bit, hiệu suất tổng thể mạnh mẽ
Hỗ trợ các giao thức ARP, IP, ICMP, UDP, TCP, HTTP, DHCP, MODBUS.
Thông số kỹ thuật
| Chip xử lý | 32bit 400MHZ |
| Lưu trữ | 128M |
| Giao diện cổng Ethernet | Tốc độ 10/100M giao diện RJ45
Tích hợp cách ly điện 1.5KV Tự động kết nối MDI/MDI-X |
| Cổng nối tiếp | RS-232/485/422 |
| Giao diện cổng nối tiếp | RJ45 hoặc dạng terminal |
| LED chỉ thị | Nguồn – PWR,
Truyền dữ liệu – ACT Truyền + nhận dữ liệu cổng nối tiếp – DATA. |
| Giao diện nguồn | DC-005 DC socket hoặc dạng terminal |
| Nguồn cấp | DC12~48V |
| Nút khôi phục | Chức năng khôi phục mặc định nhà sản xuất |
| Công suất tiêu thụ tối đa | 2W |
| Khuôn vỏ | Hợp kim, bảo vệ chuẩn IP30 |
| Môi trường làm việc | Nhiệt độ làm việc: -40 đến +85°C |
| Nhiệt độ lưu trữ: -40 đến +85°C | |
| Độ ẩm trung bình: 5% đến 95% (không ngưng tụ) | |
| Cài đặt | Dinrail |
| Kích thước L×W×H | 161mm×91mm×37mm |
| Trọng lượng | 350g |
Phần mềm
| Hệ thống | Based on Linux |
| Giao thức | ARP,IP,ICMP,UDP,TCP,HTTP,DHCP,SNMP,MQTT,MODBUS |
| Phương pháp cấu hình | Web browser, VCOM Utility(Virtual COM Only Windows) |
| Chế độ hoạt động | VCOM, MCP, TCP SERVER, TCP CLIENT, UDP, Remote Pair mode, Modbus TCP SERVER, Modbus TCP CLIENT, MQTT. |
| Tốc độ | 300-921600bps |
| Bit dữ liệu | 5,6,7,8 |
| Bit dừng | 1,2 |
| Bit kiểm tra | None, Odd, Even |
| Điều khiển luồng | RTS/CTS,DTR/DSR,XON/XOFF（RS-232 only） |
Thông tin đặt hàng
| UT-6801A | 1 cổng RS232/485/422 sang Ethernet 10/100M. |
| UT-6802A | 2 cổng RS232/485/422 sang Ethernet 10/100M. |
| UT-6804 | 4 cổng RS232/485/422 (RJ45) sang Ethernet 10/100M, 12~48VDC. |
| UT-6804MT | 4 cổng RS485/422 (Terminal) sang Ethernet 10/100M, 12~48VDC |
| UT-6804-5V | 4 cổng RS232/485/422 (RJ45) sang Ethernet 10/100M, 5VDC |
| UT-6804MT-5V | 4 cổng RS485/422 (Terminal) sang Ethernet 10/100M, 5VDC |
