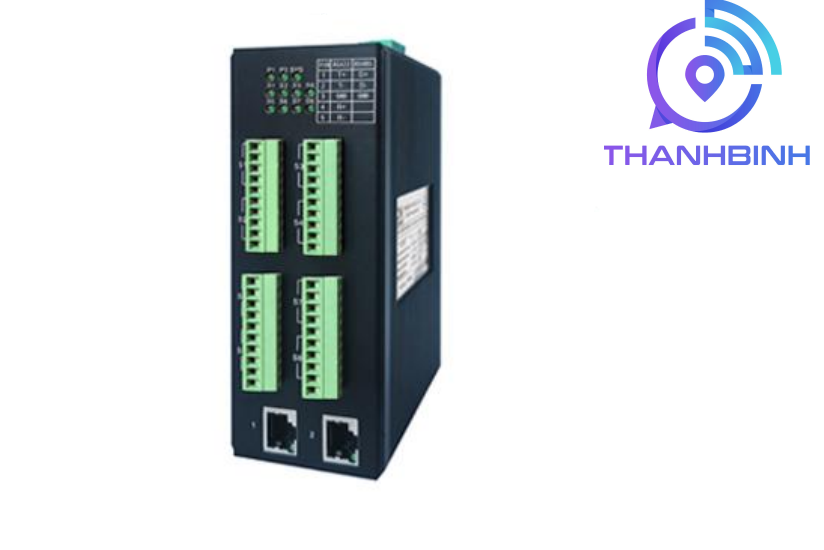

Bộ chuyển đổi 8 cổng RS485/422 sang Ethernet MW1028
MW1028 thuộc dòng thiết bị chuyển đổi Serial Device Server – RS232/485/422 sang Ethernet của hãng UPCOM – China sản xuất và được công ty chúng tôi nhập khẩu và phân phối tại Việt Nam. Nó có chức năng như một máy chủ nối tiếp giúp quản lý, kết nối, tập trung các thiết bị nối tiếp thông qua mạng Ethernet giúp cho việc quản lý hệ thống các thiết bị một cách tập trung, dễ dàng sử dụng, giúp cho hệ thống gọn gàng.
Bộ chuyển đổi RS232/485/422 sang Ethernet MW1028 được thiết kế chuẩn công nghiệp với khả năng chống sét, chống nhiễu điện từ và có thể hoạt động ở môi trường khắc nghiệt. Thiết bị hỗ trợ nhiều giao thức mạng: TCP, HTTP, UDP, ICMP, ARP, IP, DNS, DHCP… MW1028 được sử dụng rộng rãi trong điều khiển và quản lý các PLC, Hệ thống tự động hóa tòa nhà, hệ thống tự động hóa, chăm sóc sức khỏe, thiết bị đo lường và hệ thống giám sát môi trường.
Chức năng chính
Cung cấp 2 cổng Ethernet TCP/IP 10/100Base-Tx
Cung cấp 8 cổng nối tiếp RS-485/422
Hỗ trợ chuẩn IEEE802.3/802.3u, chế độ lưu trữ và chuyển tiếp
Hỗ trợ máy chủ TCP, máy khách TCP, UDP và Modbus TCP(RTU) chế độ truyền nối tiếp
Hỗ trợ tốc độ đường truyền 300~460800bps
Hỗ trợ các giao thức TCP, IP, UDP, Modbus TCP, Modbus RTU, ARP, ICMP, HTTP và TFTP Client
Hỗ trợ chế độ RTU Master, hỗ trợ tối đa 16 kết nối TCP master ở chế độ này
Hỗ trợ quản lý Web
Hỗ trợ cài đặt cổng nối tiếp, có thể kết nối hai thiết bị nối tiếp qua Ethernet
Hỗ trợ cổng, giao tiếp định tuyến chéo
Thiết kế tiêu thụ điện năng thấp
Hỗ trợ chức năng cách ly 8 cổng nối tiếp, điện áp cách ly 500V AC
Vỏ kim loại, bảo vệ chuẩn IP40 và bảo vệ EMC cao cấp
Hỗ trợ nguồn đầu vào 12-48V DC
Hỗ trợ lắp đặt DIN-Rail hoặc lắp đặt trên tường
Phạm vi nhiệt độ làm việc: -40~85°C
Bảo hành: 5 năm
Thông số kỹ thuật
| Giao diện | |
| Cổng Ethernet | Tốc độ 10/100BASE-T(X)
Tự động kết nối, tương thích tốc độ Chế độ làm việc full/half duplex Tự động kết nối MDI/MDI-X |
| Cổng RS485/422 | RS-422 hỗ trợ R-, R+, T-, T+ chế độ full-duplex
RS-485 hỗ trợ chế độ làm việc A và B half-duplex RS-485/422 hỗ trợ tốc độ kết nối tùy chọn 300~460800bps Bảo vệ cách ly điện áp 500V AC Tích hợp giao thức Modbus TCP và Modbus RTU, hỗ trợ chế độ RTU Master, hỗ trợ tối đa 16 kết nối TCP master ở chế độ này. |
| Dung lượng chuyển mạch | |
| Tốc độ chuyển tiếp ở 10M | 14881pps |
| Tốc độ chuyển tiếp ở 100M | 148810pps |
| Tốc độ | 10M/100Mbps |
| Phương thức truyền | Store and forward |
| Giao diện | RJ45 |
| Cổng nối tiếp RS485/422 | |
| Chuẩn | RS-485/422 |
| Tín hiệu RS-422 | T+, T-, R+, R-, GND |
| Tín hiệu RS-485 | D+, D-, GND |
| Check bits | None, Even, ODD |
| Data bits | 5bit, 6bit, 7bit, 8bit |
| Stop bits | 1bit, 2bit |
| Tốc độ | 300~460800bps |
| Điều hướng luồng | RS-485 adopts data flow auto control technology |
| Dung lượng tải | RS-485/422 port supports 32 points polling environment ,can up to 128 |
| Giao diện kết nối | RS-485/422 port adopts 6-bit 3.84mm spacing terminal |
| Chế độ bảo vệ | 4000V surge protection |
| LED chỉ thị | |
| Chỉ thị nguồn | PWR |
| Hệ thống | SYS |
| Cổng nối tiếp | S1/S2/S3/S4/S5/S6/S7/S8 |
| Nguồn cấp | |
| Đầu vào | 12~48V DC |
| Dung lượng tải | 0.957W@24VDC |
| Chế độ đầy tải | 1.199W@24VDC. |
| Giao diện vật lý | |
| Khuôn vỏ | Hợp kim, bảo vệ theo chuẩn IP40 |
| Cài đặt | Wall mounting hoặc DIN rail mounting |
| Kích thước | 151mm×58mm×127mm (W*H*D) |
| Trọng lượng | 800g |
| Nhiệt độ hoạt động | -40~85°C |
| Nhiệt độ lưu trữ | -40~85°C |
| Độ ẩm trung bình | 5%~95% (no-condensation) |
| Tiêu chuẩn công nghiệp | |
| IEC61000-4-2 | ESD: ±8KV Contact Discharge, ±15KV Air Discharge |
| IEC61000-4-3 | RS: 10V/m (80-1000MHZ) |
| IEC61000-4-4 | EFT: Power ±4KV, Ethernet & Serial Data Cable ±2KV |
| IEC61000-4-5 | Surge, Power ±4KV CM/ ±1KV DM, Ethernet Data Cable±4KV CM,
Serial Data Cable±1KV CM |
| IEC61000-4-6 | Radio Frequency Conduction: 3V(10KHZ-150KHZ),10V(150KHZ-80MHZ) |
| IEC61000-4-16 | Common Mode Conduction: 30V COUNT 300V, 1S |
| IEC60068-2-6 | Vibration |
| IEC60068-2-27 | Shock |
| IEC60068-2-32 | Free Fall |
| IEC61000-6-2 | General Industrial Standard |
| Bảo hành | |
| Bảo hành | 5 Years |
| Chứng nhận | CE, FCC, RoHS (pending) |
Thông tin đặt hàng
| MW1011 | Bộ chuyển đổi 1 cổng RS232/485/422 sang 1 cổng Ethernet 10/100M. |
| MW1012 | Bộ chuyển đổi 2 cổng RS232/485/422 sang 2 cổng Ethernet 10/100M. |
| MW1024 | Bộ chuyển đổi 4 cổng RS232/485/422 sang 2 cổng Ethernet 10/100M. |
| MW1028 | Bộ chuyển đổi 8 cổng RS232/485/422 sang 2 cổng Ethernet 10/100M. |
